Hier gibts nun endlich Bilder vom Bau der Elsterland-Sternwarte.
Später werde ich auch Webcam-Zeitraffer einstellen, da der Bau zeitweise per WebCam gefilmt wurde ;)

Hier nun ein paar Bilder von der SteWa.

20.07.2010

Die EWI(Elsterland-Weather-Infrastructure) ist nun in Betrieb.
Sie besteht aus:

• Wetterstation VantagePro2Plus (Temperatur,Feuchte,Regen,Windrichtung,Windstärke,UV,Solarsensoren) mit Kopplung an Scopedome-Steuerung(Windspeed)
• SQM-LE (Ethernet-Version des bekannten Messgerätes) von Unihedron

• Wolkensensor AAG-Cloudwatcher mit Kopplung an Scopedome-Steuerung

• AllSky-Kamera

Die Daten werden über den nun stehenden UMTS/HSDPA-Richtfunk-Link zum ca. 6km entfernten Deuka-Futtermittelwerk am Rande von Herzberg(im Südosten) übertragen.

Hier einige Bilder.

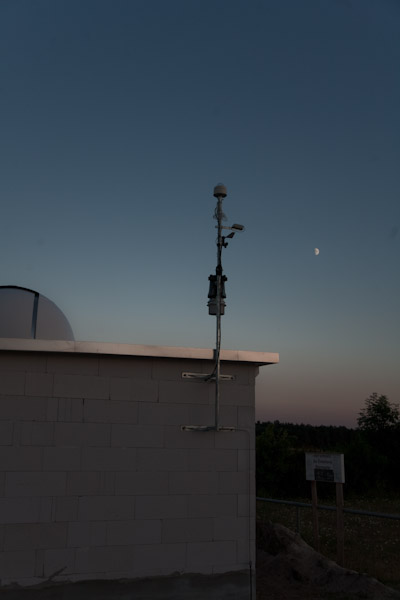

EWI mit Mond

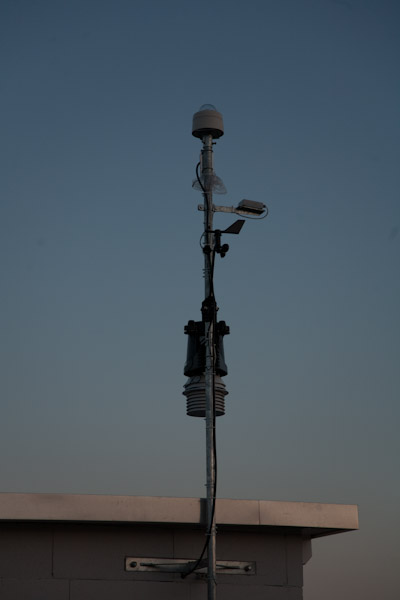

EWI aus der Nähe 1. Von unten nach oben: Wetterstation, SQM-LE, Wolkensensor, Allsky-Cam.

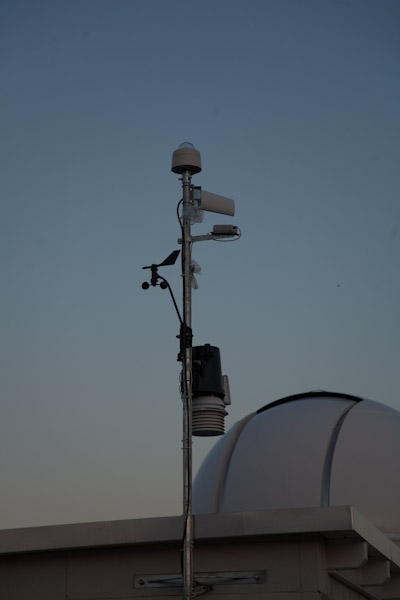

EWI aus der Nähe 2. Aus der Perspektive ist die Richtfunkantenne zu sehen, ausgerichtet auf das Deuka-Futtermittelwerk am Rande von Herzberg. Der Empfang ist gut, allerdings mit 1cm dickem Ecoflex10 Koaxkabel mit sehr geringer Dämpfung, der UMTS-Router ist in der Zwischendecke innen installiert, das Kabel ist nur so lang wie nötig, hier 4m.

SQM-LE ist noch nicht in Betrieb, die Allsky-Kamera ist momentan temporär mit einer QHY5(ungekühlt, daher zu verrauscht für 30-60s Belichtungen) nur im Tagbetrieb sinnvoll einsetzbar.
Es ist aber geplant, eine Atik320e bzw. eine ALCCD6C mit Fisheye-Objektiv zu installieren.

Hier gibt es die Wetterdaten.

Die Rechner der Sternwarte sind per RDP fernwartbar, klappt ganz wunderbar, wenn auch etwas zäh ;)

Weiterhin wurde der Reibradantrieb der Kuppel in Azimuth gegen das Zahnkranz-Upgrade von Scopedome getauscht, da damit eine doppelt so schnelle Kuppelrotation möglich ist und der Antrieb auch leiser funktioniert. Bilder gibts in paar Tagen...

cs mimo

08.06.2010

Gestern haben wir einen stärkeren Seilzug (2mm anstatt 1mm!) zum Transport des Shutters montiert. Und nun auch Edelstahl, Scopedome hingehorcht, Edelstahl!

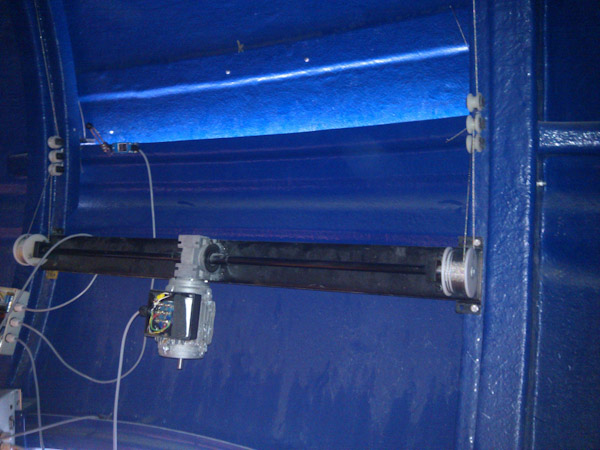

2mm Edelstahl-Seilzug statt 1mm

Und nun ist er endlich auf der Säule, der Montierungsadapter für die DDM85 ;)

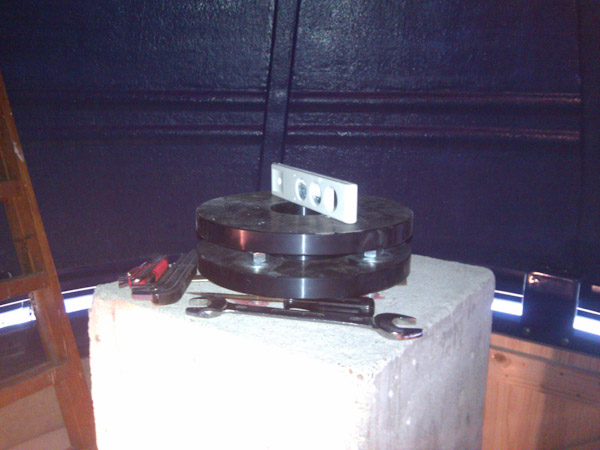

Montierungsadapter1

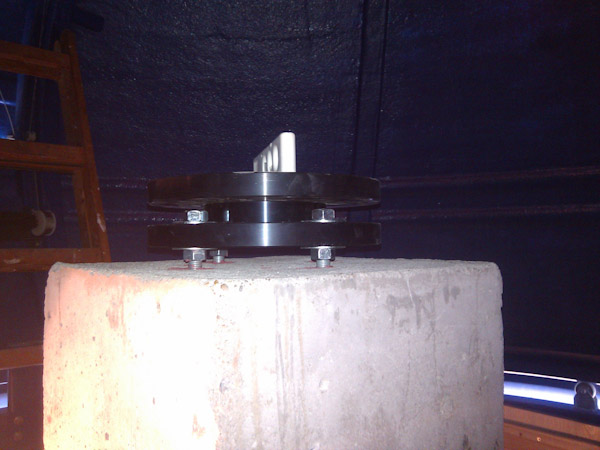

Montierungsadapter2

Nun wird es langsam Zeit, die DDM85 drauf zu hieven ;)

Stay tuned...

02.06.2010

Gestern habe ich Folgendes umgesetzt:

• Doppelsteckdose in Zwischendecke an der Nordwand zur Ecke Westwand. Diese ist für Strom für die Wetterstation VantagePro2 und evtl. andere Geräte, die am Außenmast angebracht werden.
• Cat6-Kabel vom Kuppel-Switch zum Aufenthaltsswitch verlegt.
• 2. mittels USV gesicherte 220V-Steckdose unterhalb der Säule montiert und angeschlossen.
• 3. gesteuerte 220V-Steckdose unterhalb der Säule angebracht und Kabel zur ScopeDomeUSB-Steuerung verlegt. Nun stehen 3 von der Teleskopsoftware schaltbare Geräte zur Verfügung: 1xASA DDM85, 1xCCD, 1xCCD2.
• Steuer-Notebook an Nordseite senkrecht an die Säule montiert. Dieser wird zur Steuerung der ASA DDM85 benötigt und kann auch per Remote-Steuerung(RDP, Ericom Blaze) per Internet gesteuert werden.
• Montierungs-Adapter eingenordet auf Säule.

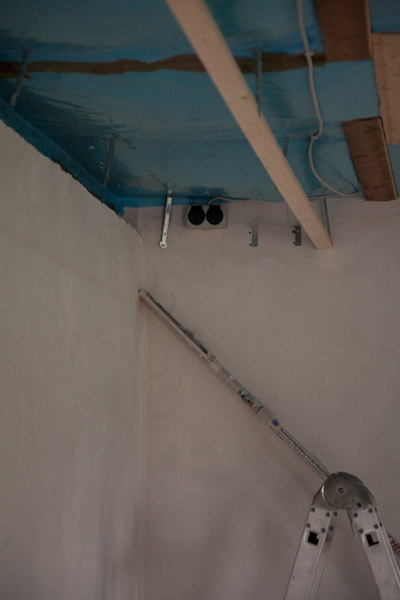

Nordsteckdosen Zwischendecke

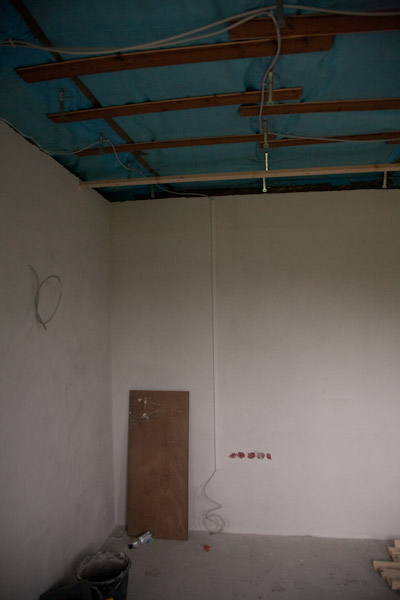

Kabelkanal mit Cat6-Kabel von Kuppel

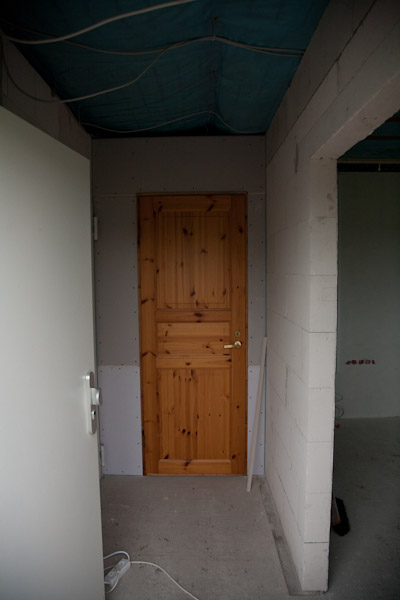

Eingangsbereich mit Tür zur Nasszelle

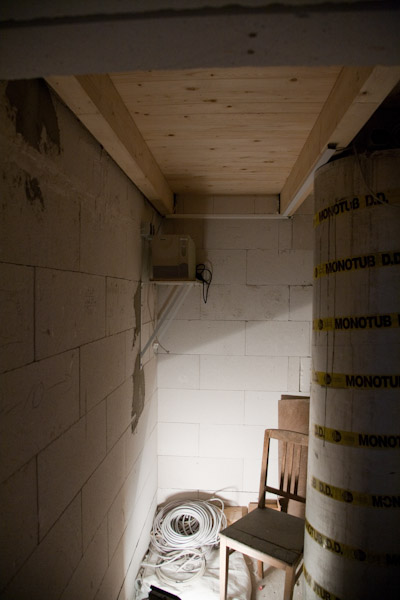

2200W-USV

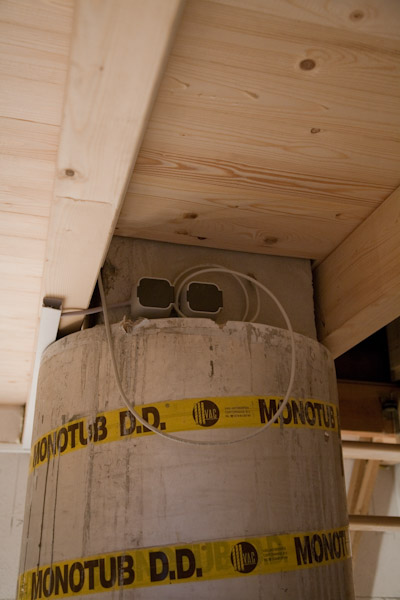

2x per USV abgesicherte Steckdosen

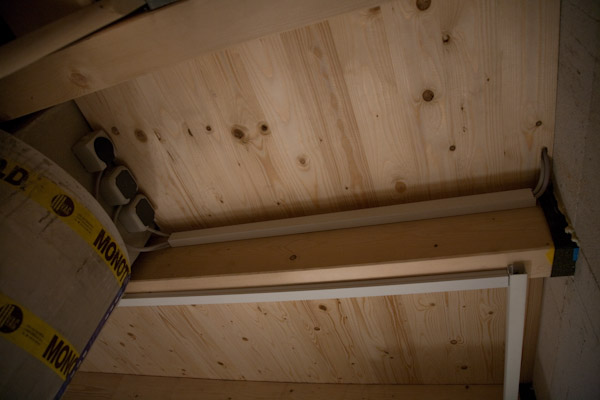

3x per Scopedome-Software steuerbare Steckdosen

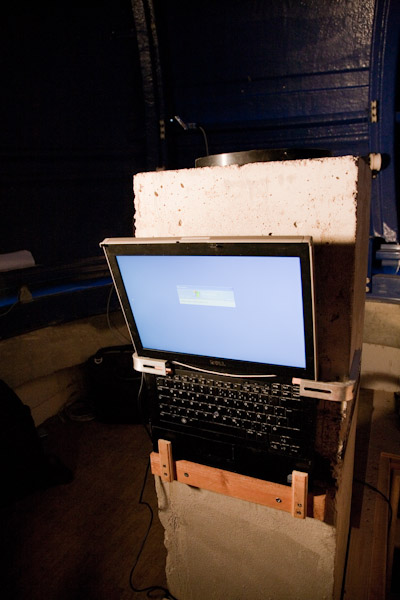

Steuernotebook f. ASA DDM85

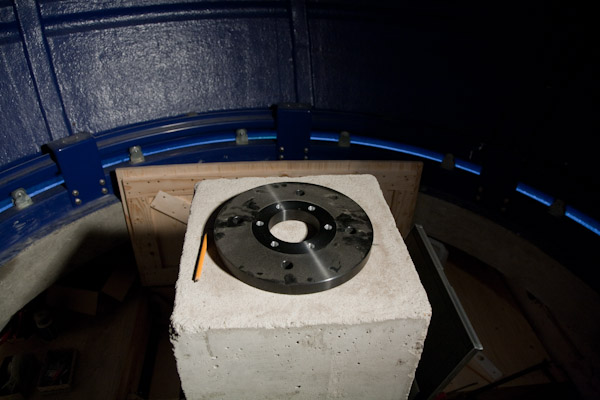

ausgerichtete Säulenplatte des Montierungsadapters, Bleistiftspitze ist Süd

Als Nächstes wird der Montierungs-Adapter auf die Säule montiert.

Stay tuned ;)

14.04.2010

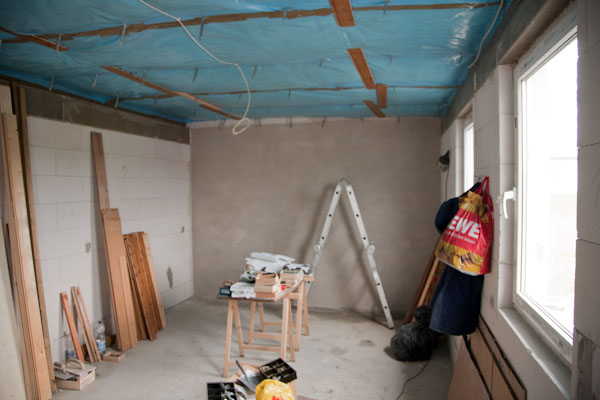

Beginn der Innen-Putzarbeiten und Verkabelung der Kuppel.
Putzarbeiten by Daddy ;-)
Elektrik ist meine Baustelle...

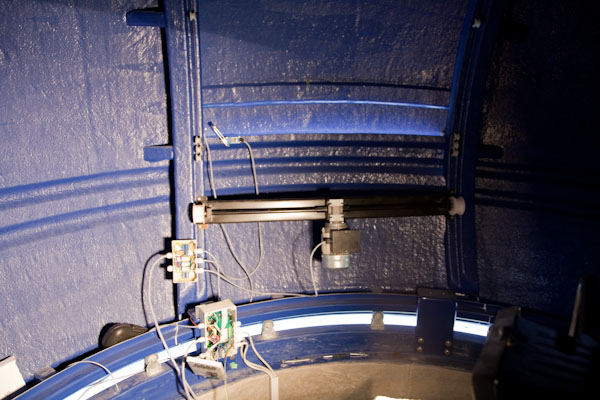

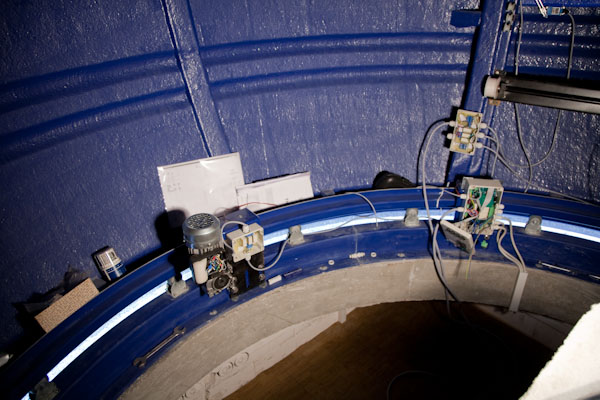

Kuppelsteuerung, bestehend aus Azimutmotor mit Getriebe(links), ScopeDome-USB-Zentrale(rechts unten) und Dome-Relay/Verteilerbox(rechts über ScopeDome-USB). Die Steuerung wird wie auch der Steuercomputer von einer 1,6KW USV versorgt, die sich unterhalb des Dielenbodens befindet...
Von der ScopeDome-USB gehen 2x220V schaltbare Ausgänge zur Säule(1xMount, 1xCCD)...
Rechts oben ist der Shutter-Antrieb zu sehen.

Blick auf den Shutter. Man sieht an der Unterkante des Shutters den Close-Sensor. Der Seilzug muss noch eingezogen werden, wir haben den Standard-Seilzug, der nur 1mm Seilstärke hatte(ein Witz!!!), durch einen 2mm Zug ersetzt, was eine Modifikation der Wickel-Rollen erforderte.
Die Dome-Relaybox(unterhalb der linken Shutterzug-Wickelrolle) ist mit der ScopeDome-USB durch ein 12x0.5er flexiblem Kabel verbunden, welches ca. 5m lang ist und beim Rotieren des Domes einfach mitläuft. Nach Kalibrierung der Kabel-Null-Position warnt die ScopeDome-Software, wenn das Steuerkabel droht, Spaghetti zu laufen(normalerweise bei 360Grad-Rotation des Domes von 0-Position aus).
Die akt. abgebildete Dome-Position ist die Null-Position, das Shutter-Window zeigt nach Süd...

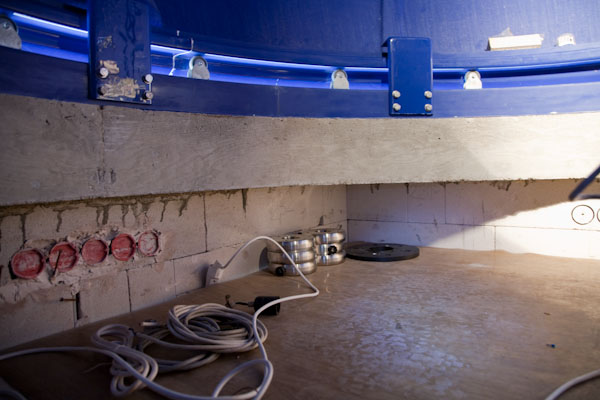

Im Bild die DDM85-Gegengewichte und die DDM85-Grundplatte...

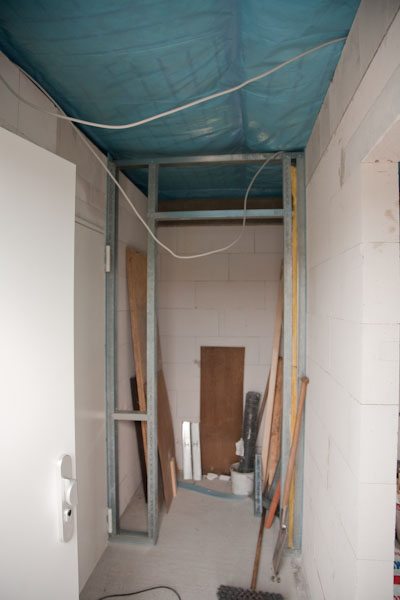

Dahinter befindet sich später die sanitäre Einrichtung...

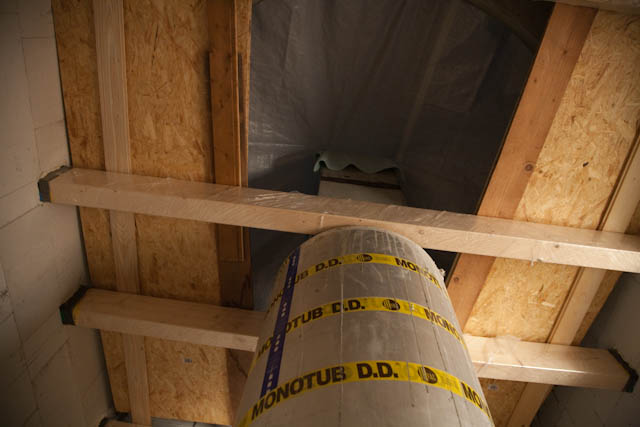

Die Deckendämmung mit Dampfsperre ist ebenfalls schon dran, auch die Abhänger...

05.12.2009:

Hier nun Bilder von unserem Vereins-"Arbeitseinsatz" am 05.12.2009.
Danke nochmals an die vielen fleißigen Helfer ;)
Danke an Dietrich für die Bilder, alle Bilder vom 05.12. sind in seiner Picasa-Galerie einzusehen.

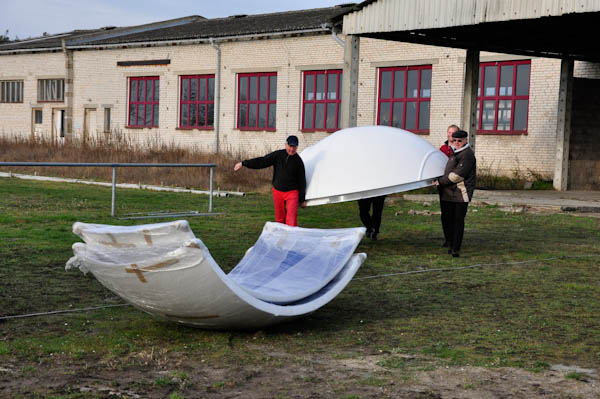

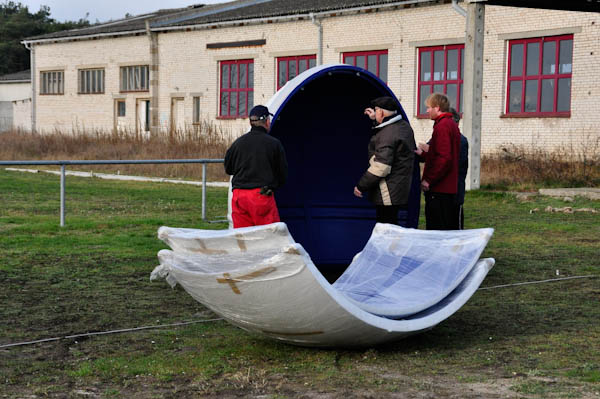

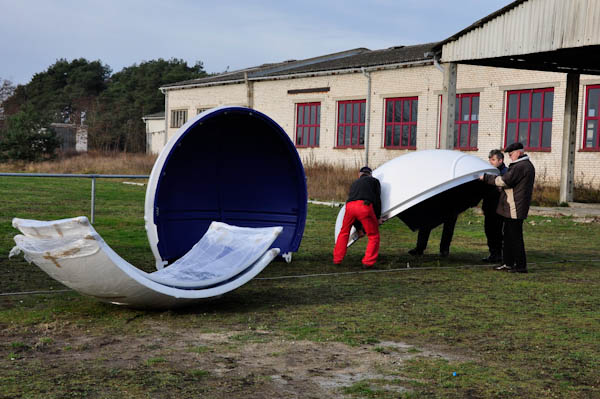

Klaus Schmidt, Ralf Hofner(im Hintergrund), mein Vater und ich beim Transport einer der Halbschalen.

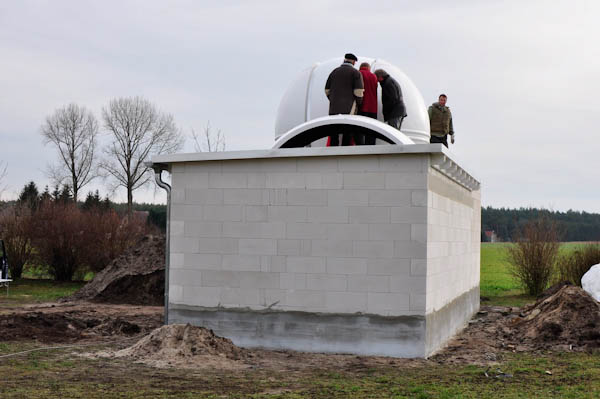

Alle Teile sind auf dem Dach des Aufenthaltraumes.

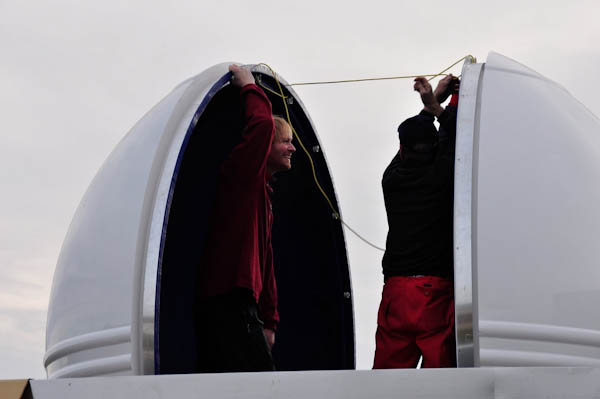

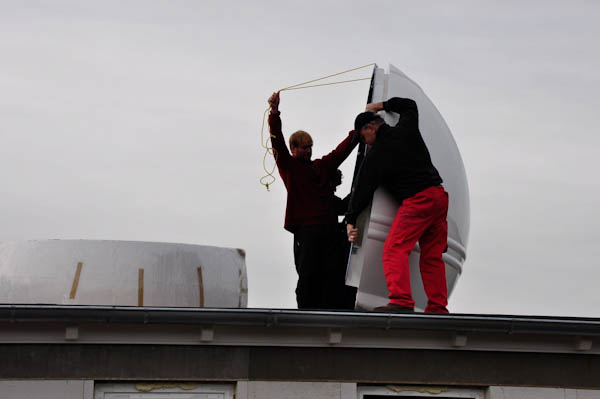

Vorsichtshalber wurden die 2 Halbschalen mit einem Seil während der Montage gesichert...

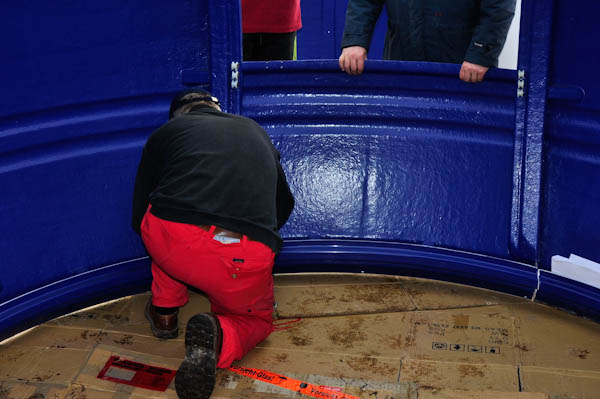

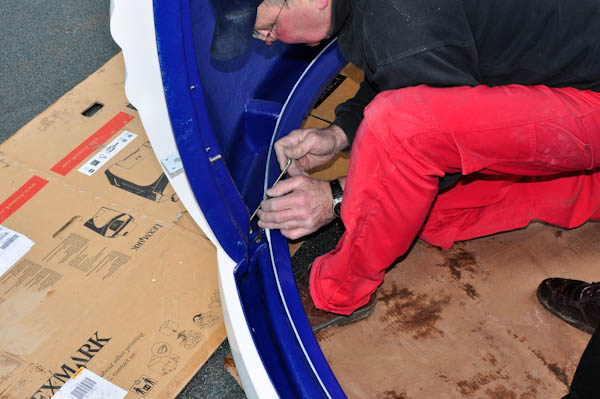

Der Kuppel-Laufring darf an den Stößen keinen Absatz haben...

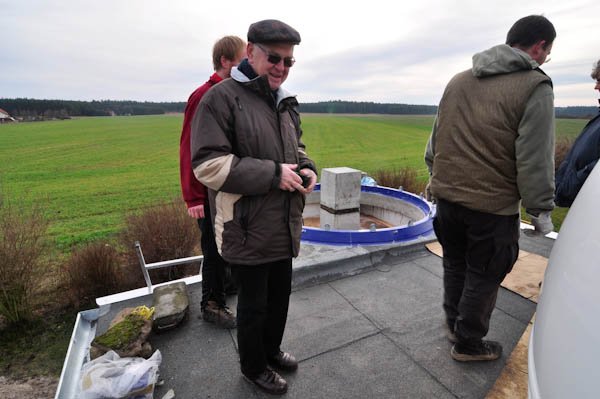

Der Kuppel-Basisring.

Mein Vater beim Montieren des Rear-Panels der Kuppel...

Meine Wenigkeit beim Bau nach Anleitung ;)

Die Pausenverpflegung übernahm unser Dietrich...

Auf dem Dach Klaus Schmidt, Ehrenvorsitzender AstroTeam Elbe-Elster e.V.. Im Vordergrund Dirk Landrock, in voller Arbeitsmontur ;)

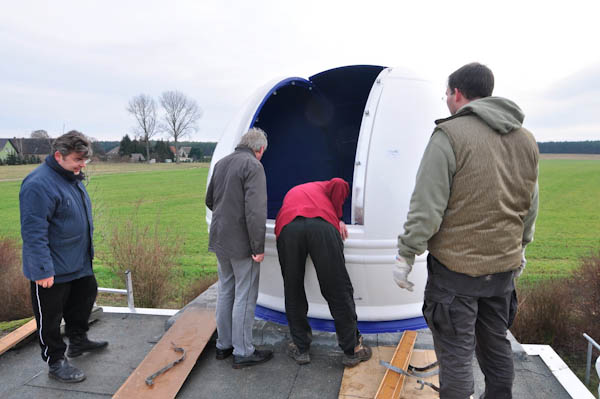

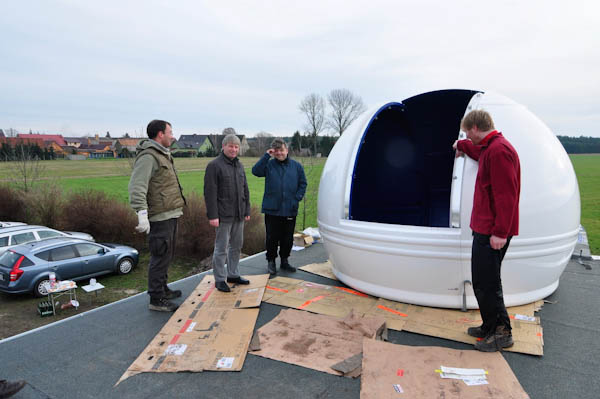

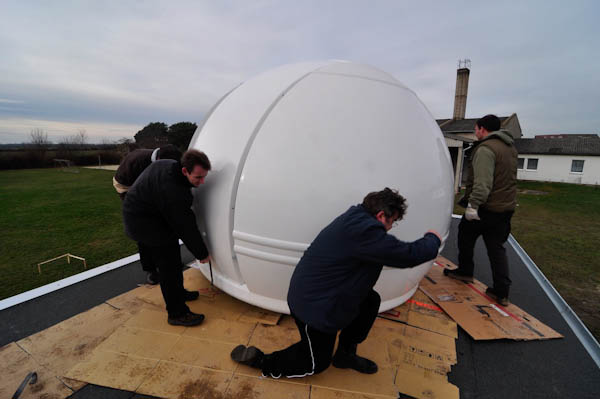

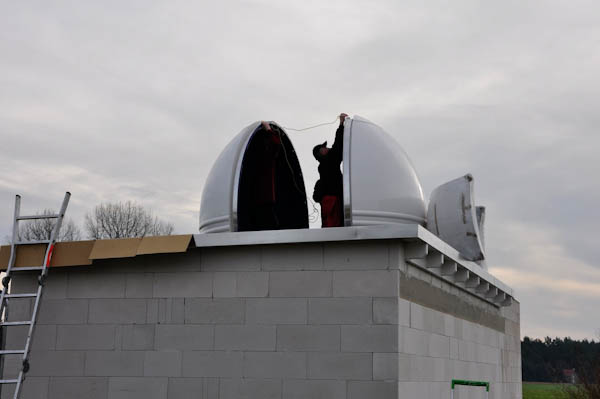

Die fast zusammengebaute Kuppel.

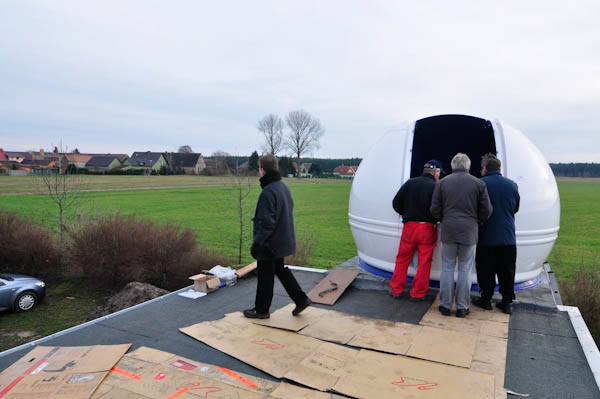

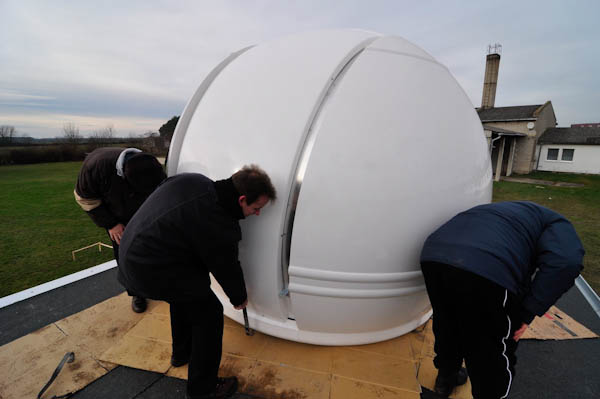

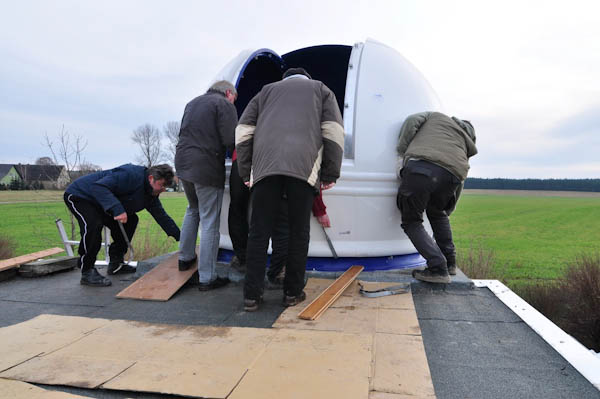

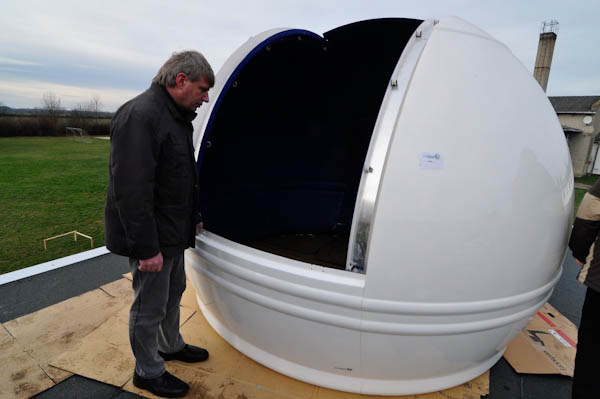

Dr. Erhard Hänßgen, der Erbauer des 42"-Riesedobsons blick etwas skeptisch in die Kuppel, während diese innen verschraubt wird.

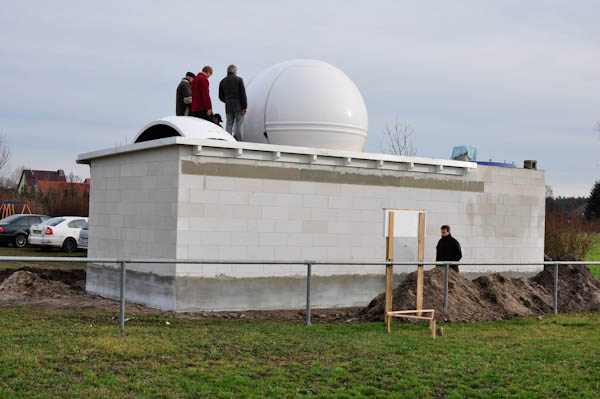

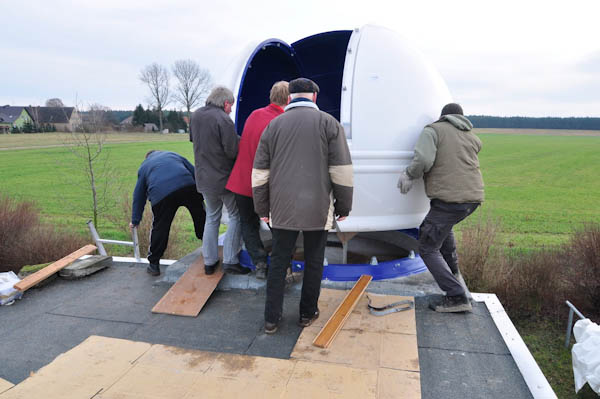

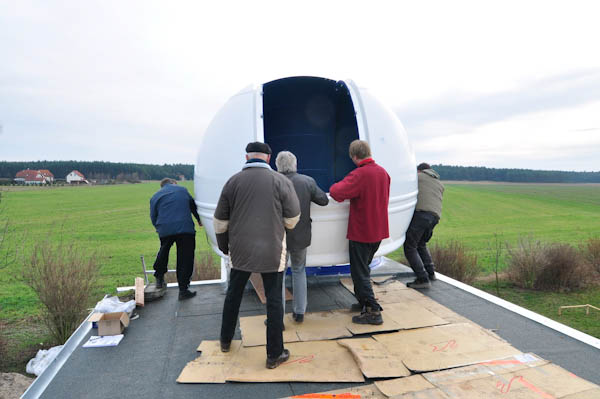

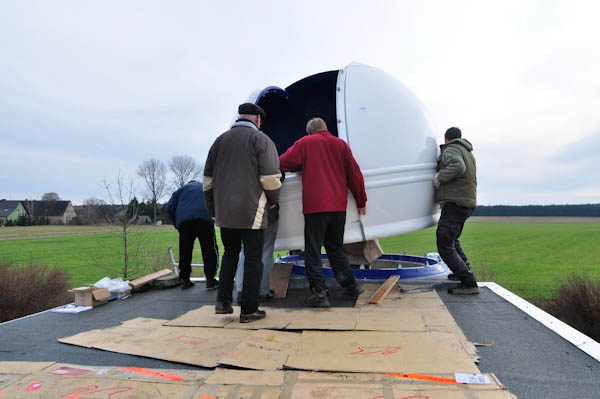

Jetzt wird's ernst, Transport der Kuppel mit Dachhaken zu sechst auf den Basisring :-o

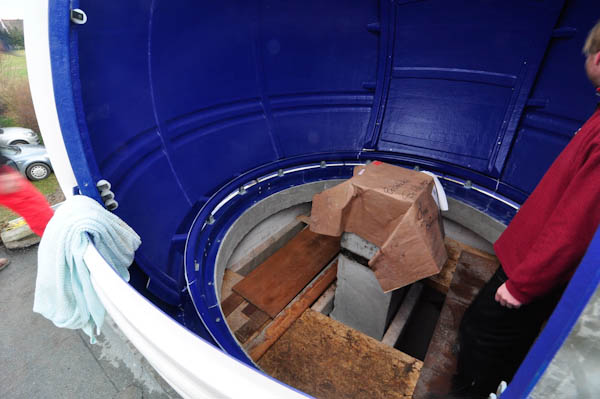

Problem: Die Kuppel muss über die Säule gehoben werden...

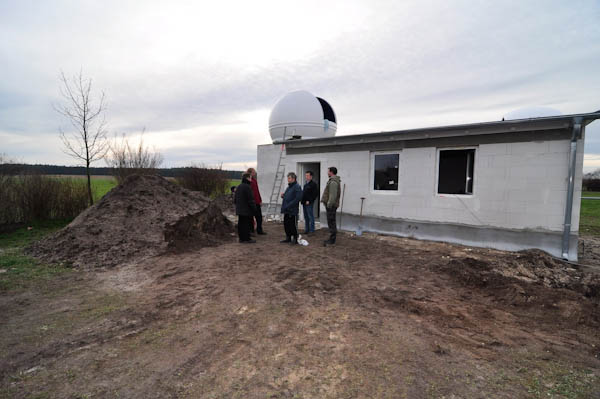

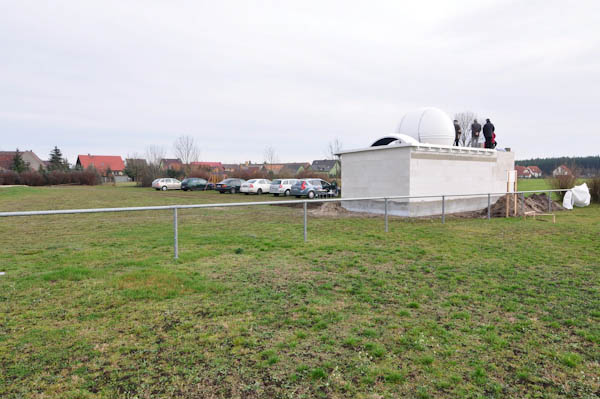

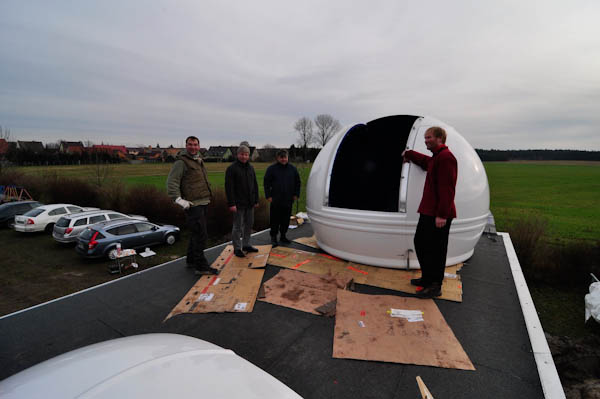

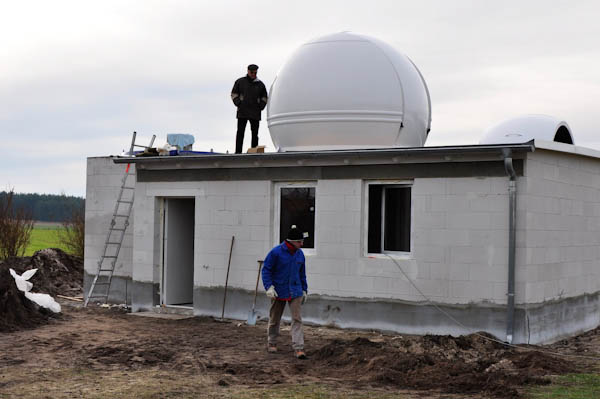

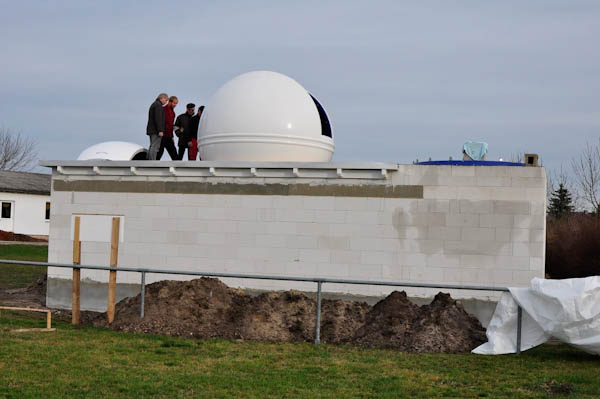

Erstes Bild von der Kuppel auf dem Basisring/Kuppelgebäude...

Glühwein-Pause, wohl verdient ;)

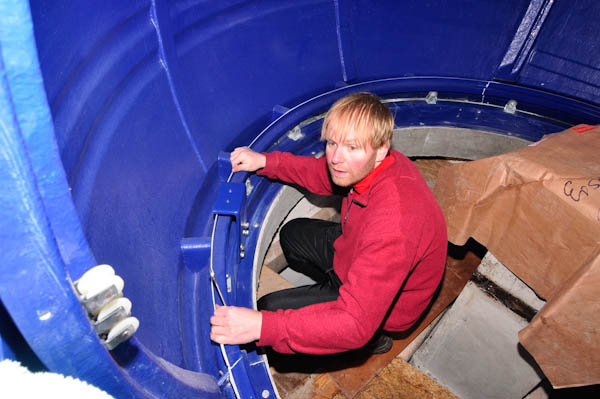

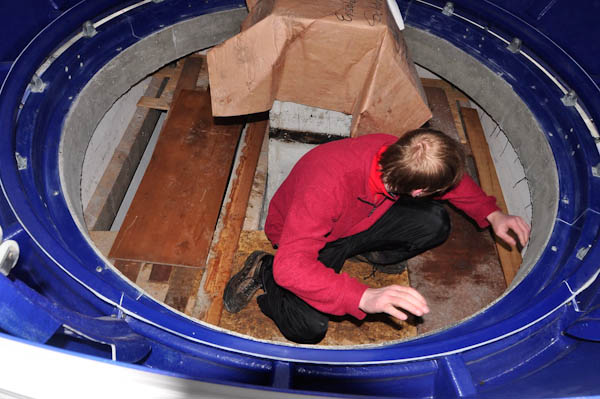

Ich bei der Befestigung der oberen Führungsrollen...

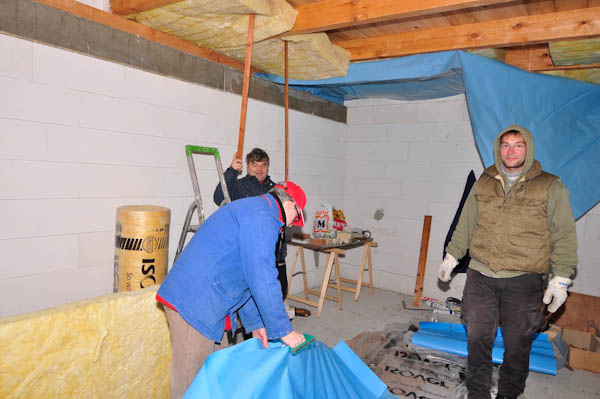

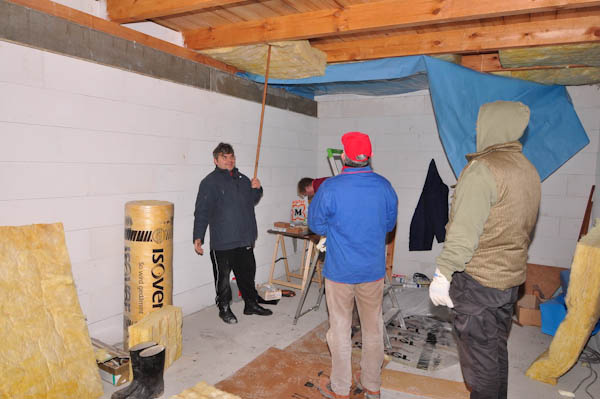

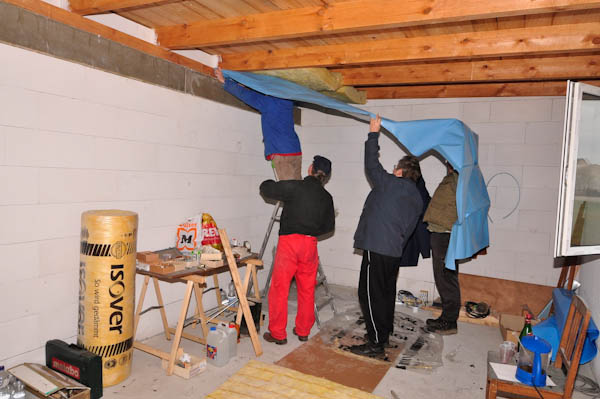

Währenddessen wird inne fleißig unter Anleitung von Dirk Landrock gedämmt...

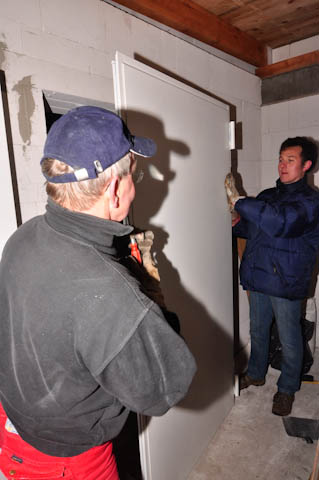

Die Tür zum Turm wird von Jörn und meinem Vater eingesetzt...

Ralf (im Hintergrund) wird wohl schon 'nen steifen Arm haben vom vielen Stützen ;)

27.11.2009:

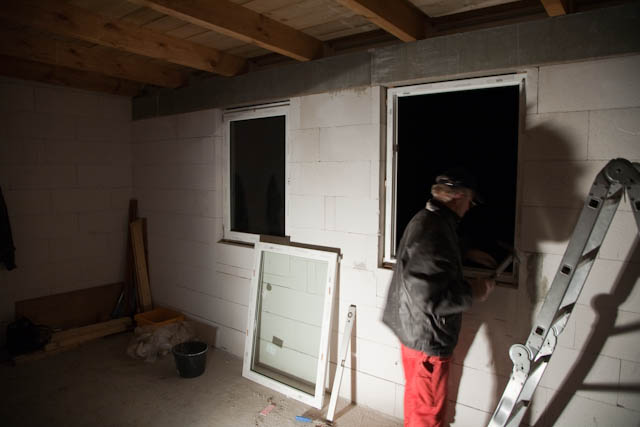

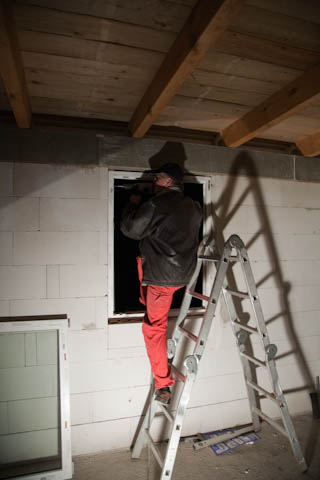

Kuppelring + Fenstermontage.

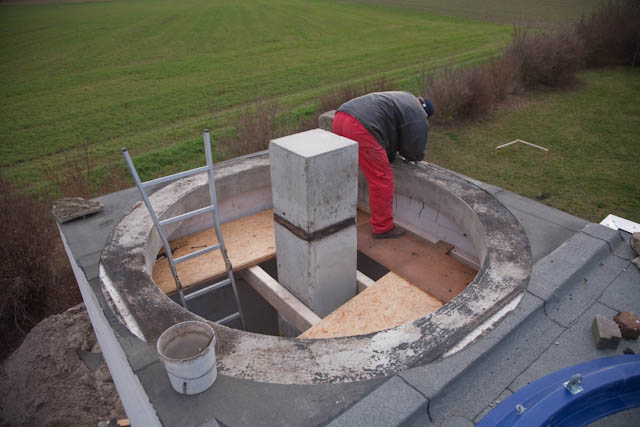

Die Teerbahnen werden dort, wo der Kuppelring zum Liegen kommt, entfernt, um eine ebene Fläche zu schaffen...

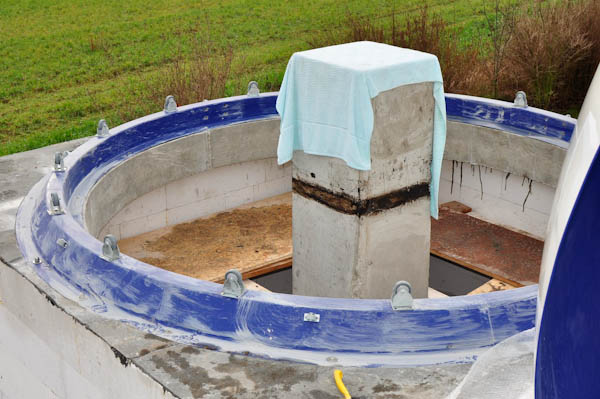

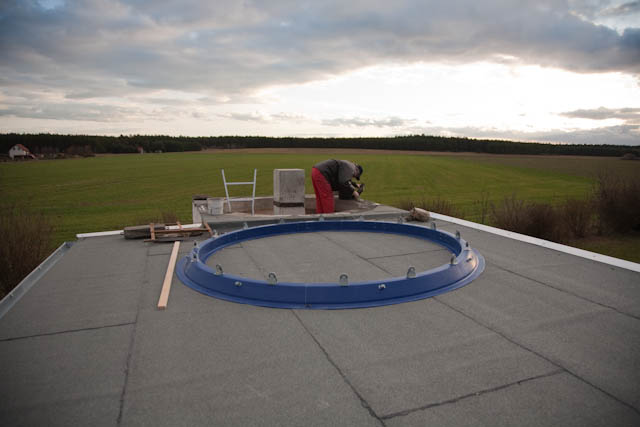

Der zusammengebaute Scopedome-Basisring, bestehend aus 4x90Grad Segementen.
Das Wetter hat uns alle Ehre gemacht, von Sonne über Sturm und kurzen Regengüssen war Alles mit dabei ;)

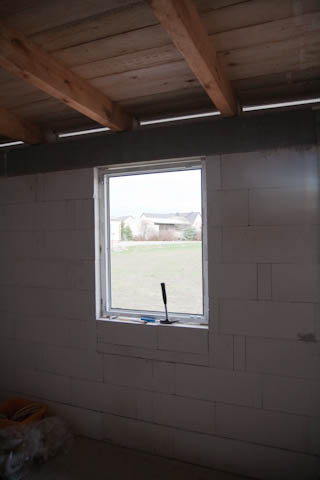

Blick durch das nördliche der beiden Fenster Richtung Nord-Ost, dort, von wo der HTT-Hahn kräht )

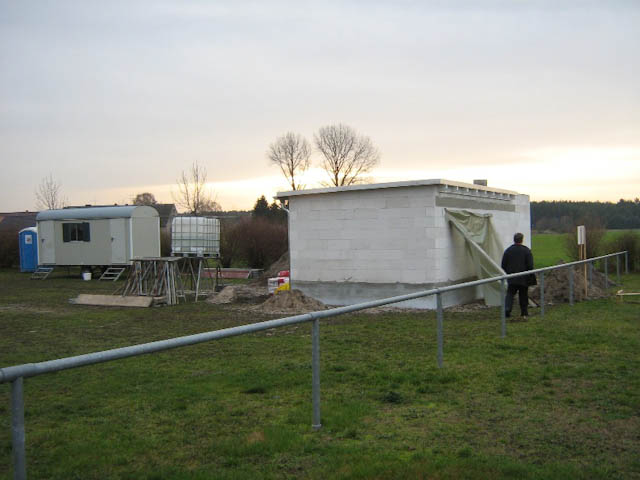

Abgedeckter Turm, da die Kuppel noch fehlt. Man hat das gezogen, es war fast Orkan!

25.11.2009:

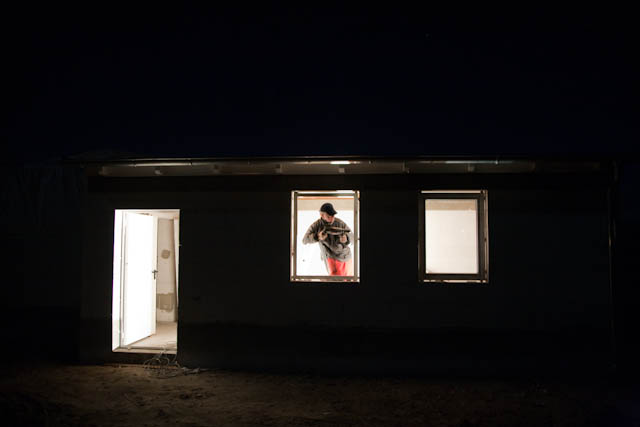

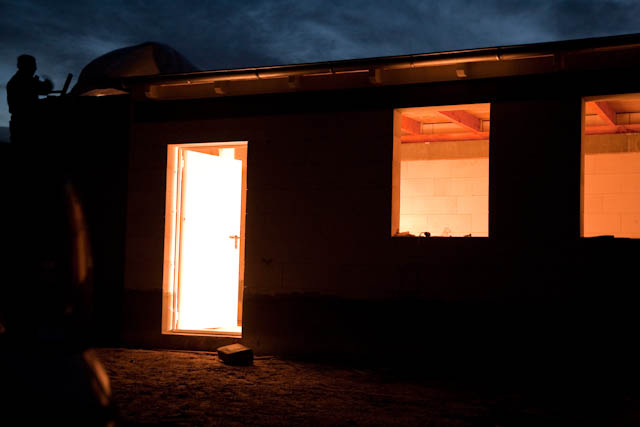

Türenmontage zusammen mit meinem Vater...

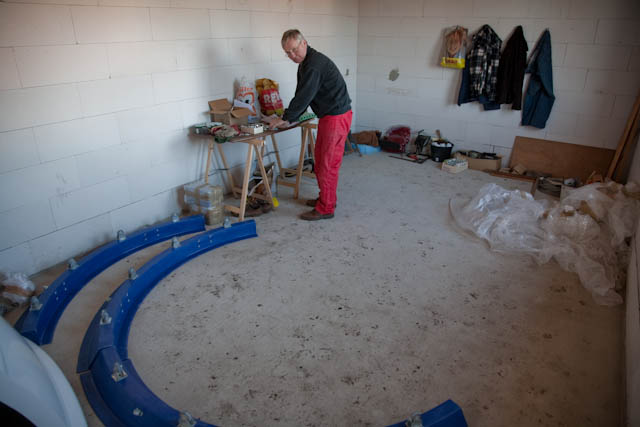

Man hat sich gut eingerichtet...

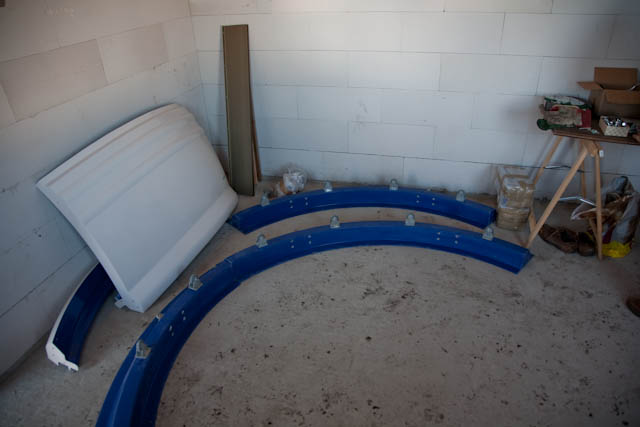

An der Wand lehnt die Front der Kuppel...

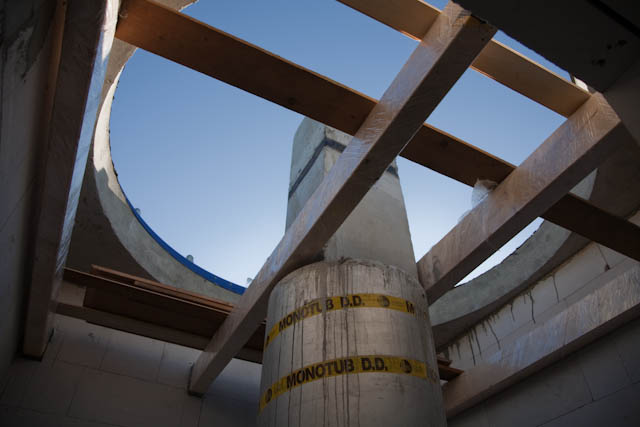

Ein Blick durch die Kuppelbau hinaus in den klaren Brandenburger Himmel :-)

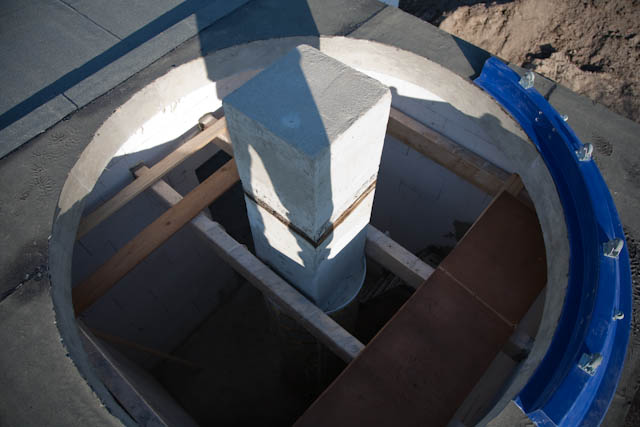

Blick von oben südwest in das Kuppelgebäude. Rechts ein Segment des Kuppelrings von ScopeDome.

Mein Paps beim Befestigen der Regenplane auf dem Kuppelbau. Man beachte die eingebaute Eingangstür ;)

22.11.2009:

Volker an der Westseite der neuen SteWa.

13.11.2009:

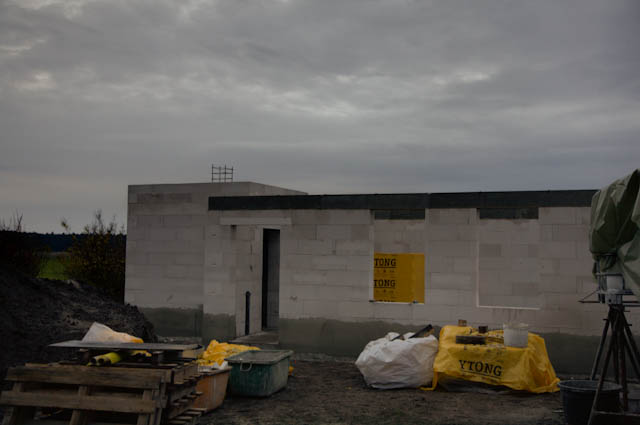

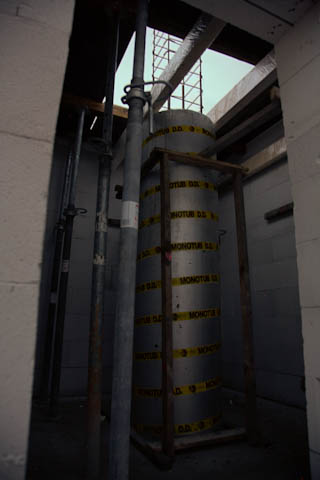

Die Säule, 60cm Durchmesser bis in Kuppelhöhe, dann Verjüngung auf 40cm, das ist bombenfest ;)

10.11.2009:

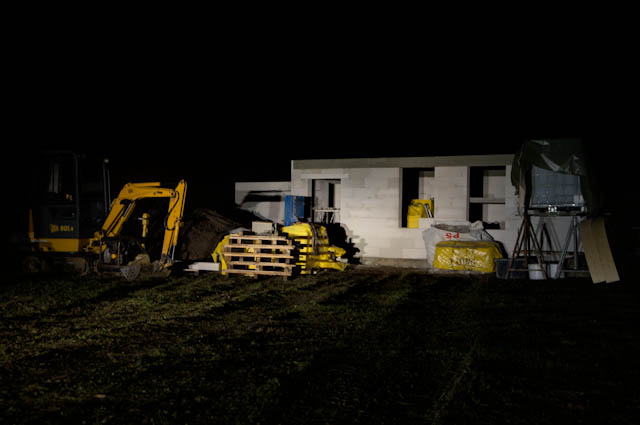

Das Baugerät von Kramer & Placek.

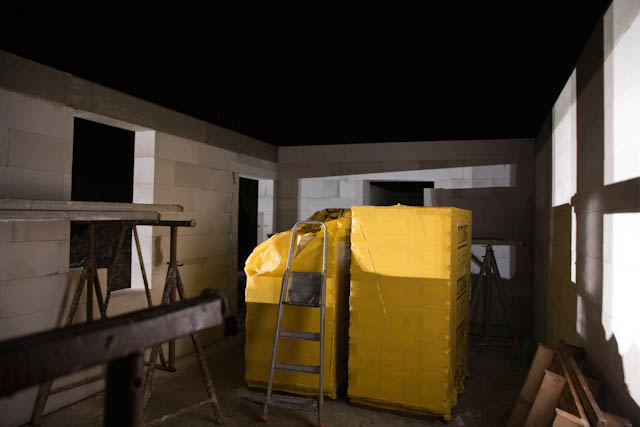

Gelagerter Ytong im Vereinsraum.

08.11.2009:

Blick Richtung Südwest/West.

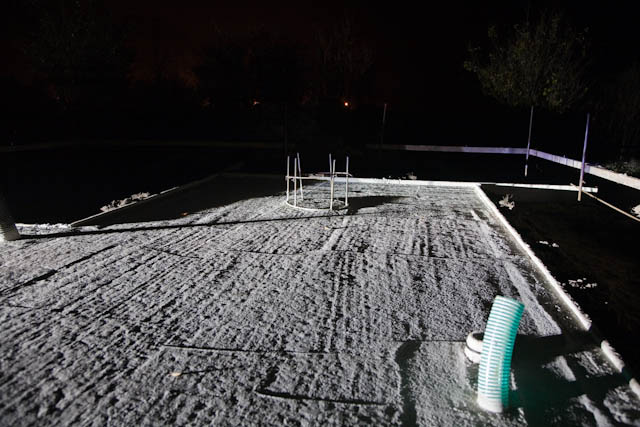

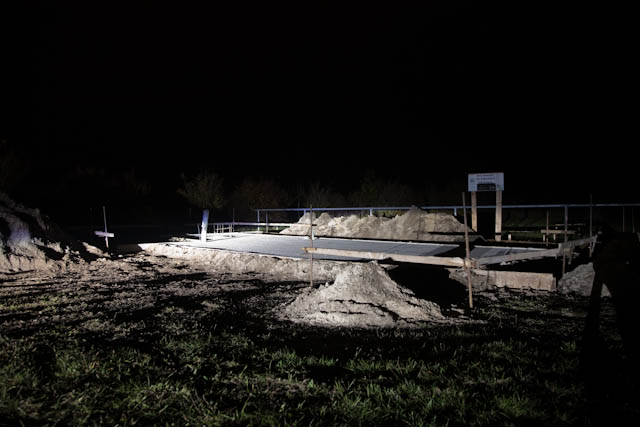

Blick Richtung Süd auf die Bewährung für die Säule. Rechts im Vordergrund die 2x100mm Anschlüsse für WC/Bad.

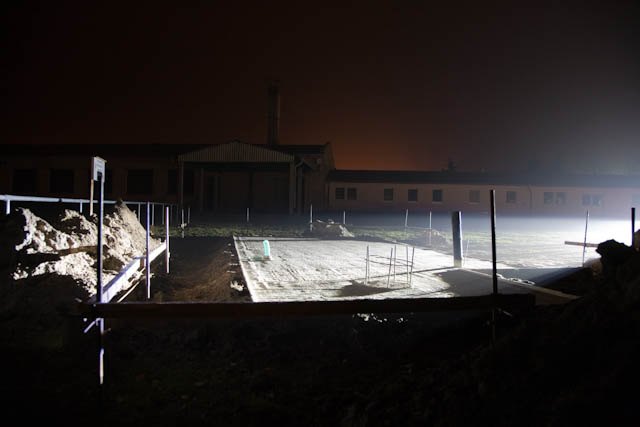

Blick Richtung Nord. Durch den starken Dunst/Luftfeuchtigkeit leuchtet am Horizont sogar das 85km entfernte Berlin!
